Diseño Generativo | Instalación bioregenerativa.

Diaphanus (Transparente en Latin) es un bouquet efímero y flotante. Éste tiene tres
componentes; estructura, una superficie teselada, y una capa superior de piezas planas
y tridimensionales organizadas por agregación. Investigaciones sobre técnicas de
fabricación digital, así como en tecnología de recolección de aguas de lluvia fueron
realizadas para desarrollar este prototipo de sustentabilidad y sensación.
Rhino 5 y Grasshopper fueron utilizados para el diseño así como para controlar no sólo
la secuencia total si no la cantidad de material. La estructura es básicamente una serie
de catenarias dispuestas en una retícula diagonal la cual fue construida de material
termoplástico transparente.
La segunda superficie de hexágonos divididos parametricamente en doce partes
triangulares, permitió generar un gradiente con las las “flores” 2D a través de la
superficie. Una tercera superficie fue generada tomando los puntos centroidales
para cada módulo, logrando un efecto en el cual la superficie plana evoluciona en
una superficie tridimensional exuberante, estas “flores” o colectores de agua estan
hechos de polipropileno translúcido. La técnica de fabricación digital elegida fue a
base de cortado laser. La importancia de este proyecto es que refleja una actitud
contemporánea del Diseño; la integracion del rendimiento sistemático y lo estético a
través de parametricismo.

Mas en:

http://archone.tamu.edu/college/news/newsletters/spring2011/stories/Esquivel_Monterrey.html

#watertreatment #flocculation #aquasense #bioarchitecturestudio #parametricanalysis

Standard

DIAGRAMS / PLANS / PERSPECTIVES #WATERTREATMENTPLANT

Water treatment plant:

Influent:                                         Hospital water disposal

Total influent volume:              1 LPS = 100m³ per day.

Efluent:                                           Water Nom. ECO-003.

Energy consumption:        2 kwatts / h / m³.

Dimension:                                   10.5 m²  X      3 m height / Aprox Weight.: 9.5 Ton

Flocculation, in the field of chemistry, is a process where colloids come out of suspension in the form of floc or flakes. The action differs from precipitation in that, prior to flocculation, colloids are merely suspended in a liquid and not actually dissolved in a solution. In the flocculated system there is no formation of a cake since all the flocs are in the suspension. (IUPAC)

Ionic Floculation technology, consist in the electromagnetic effect generated by the Ionic flocculators function inducting an intern electrical charge into the water stream, separating into flocs (mud) and clean water.

Accomplish with NOM-ECO 052

Kinds of water:

Seawater, swamps, wells, lagoons, dams, industrial and any water kind, except Nuclear disposal.

Required surface:   75 sq meters.

More at:

aquasense-mexico.com
bioarchitecturestudio.wordpress.com

Diaphanus #diseñogenerativo @TecdeMonterrey #LDI #bioarchitecturestudio

Standard

Diaphanus GH Analysis

#diseñogenerativo @Tecdemonterrey
Diaphanus Generative Structure

#generativedesign #diseñogenerativo #LDI #advanceprototypeWater induction with Polypropilene flowers.

Methodological Generation.

David Hernández | Gabriel Esquivel

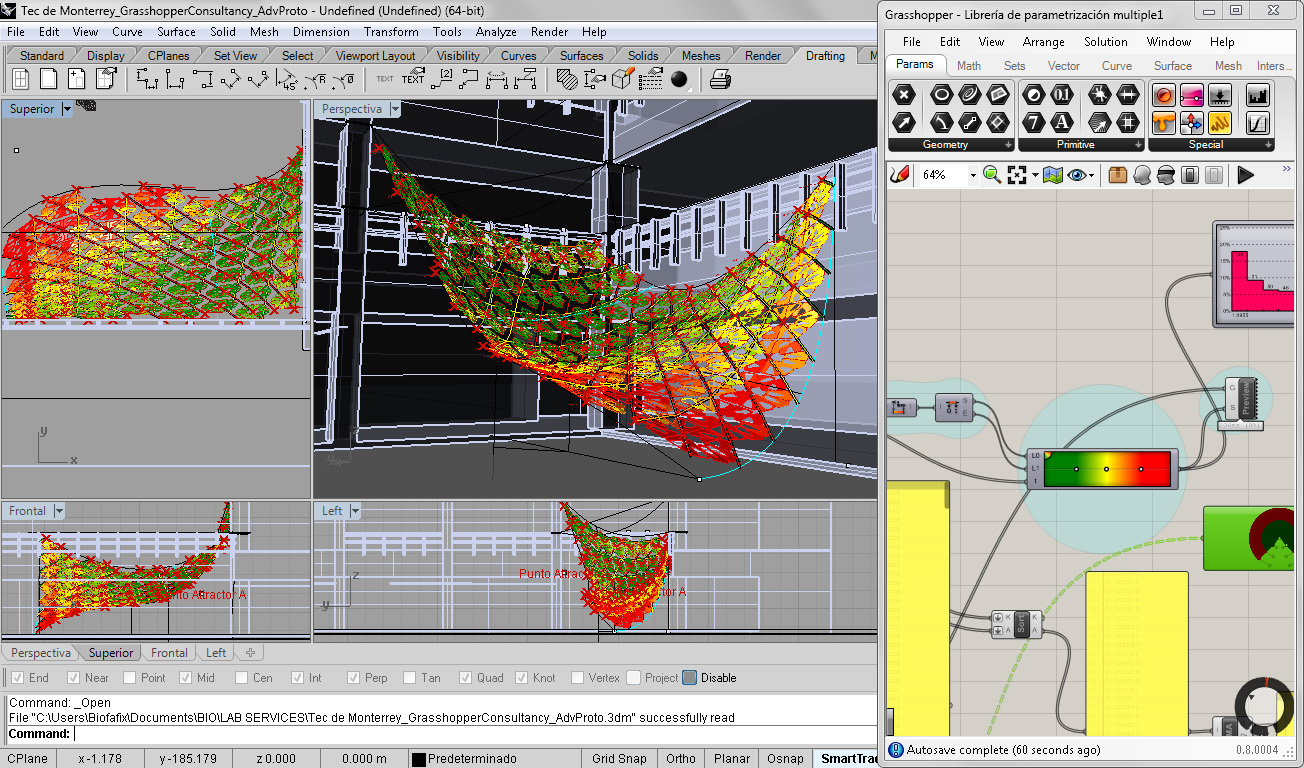

Rhino 5 and Grasshopper were used which helped us generate this particular surface, as well as controlling not only the surface itself (square footage) but the amount material allowed in the budget. First, the curves that limit the surface were generated; these curves are basically a series of catenaries. Once the surface was generated, the structure was determined as a diagrid that was built out of thermoplastic transparent hose.

Based on the points generated by the subdivision of the diagrid, a second surface was generated; this surface was made out of hexagons divided in twelve parts, which integrated a series of modules that were repeated throughout the surface. We included a series of attractor points which when we modified their values it allowed us to generate a gradient of pieces (2D flowers) throughout the surface. A third surface was generated from which the central point was taken from each module and by means of attractor points, we obtained a rise of the flower towards the center of each hexagon, having generated three-dimensional forms (flowers) that altogether with the surfaces previously generated, we would obtain the desired visual effect according to the established directions of sensibility, when the flat surface evolves into an exuberant three-dimensional surface. These flowers are made out of laser cut translucent polypropylene.

A system for rainwater harvesting was designed based on diverse methods and existing technologies, its performance had to be completely fused with the design, responding to the aesthetic sensibility and within the limits of available digital fabrication processes. The installation goal was from the beginning to maintain a viable project. After all the research it was decided to integrate the “3D flowers” as the water collectors for this prototype, integrating them with carbon filters connecting them to the capillary system (hoses), since this is a process by which the impure molecules adhere to the activated carbon surface. The adhesion is due to an electrochemical attraction; once the water is already filtered it moves through the structural network, continuing the process of purification. It finally ends at water tank storage for later use, The total area of the flat surface is 550 sqft, By adding the flowers we increased the water collecting surface to 1350 sqft.

Credits:
Instituto Tecnológico y de Estudios Superiores de Monterrey
Campus Estado de México
Advanced Prototypes
Department of Industrial Design
students:
Lucy Cruz, Oscar Hevia, Orlando Lara, Montserrat Leyva, Carlos Linares, Alheli Pérez, Roxana Rezéndiz, Roxana Sánchez, Pamela Téllez, Abelardo Vergara.

#SIRR : Sistema Integral para la Regeneración de Recursos @Coacalco

Standard
Sistema Integral para la Regeneración de Recursos

SIRR /Parque Nacional Sierra de Guadalupe / Coacalco MX

 Problemática:

Escasez de agua potable y contaminación de agua pluvial.

El crecimiento poblacional del municipio de Coacalco ha aumentado el consumo de agua para uso domestico, comercial e industrial, habiendo cada vez menos agua y más consumidores. La falta de infraestructura para la captación de agua pluvial y reinyección al manto freático, ha causado desecación y escasez en los pozos de agua. Sumándose  a esto la contaminación de agua pluvial al mezclarse con agua negra en los escurrimientos naturales ahora usados como canales de desagüe por la comunidad de Coacalco.

Propuesta:

Captar  y almacenar agua pluvial afluente en los escurrimientos del Parque Nacional Sierra de Guadalupe, tratarla y sanearla. Uso: Doméstico, Agrícola, Industrial, reinyección manto freático y reserva p/incendios forestales. La presa servirá  para: desarrollo y mantenimiento de vivero con especies p/reforestación; construcción de huertos p/cultivo de alimento orgánico e; instalaciones p/proyecto de acuaponia. La infraestructura generada creará espacio público y comercial reactivando la economía local mediante la comercialización de dichos productos, el turismo y la producción energética, mejorando la calidad de vida de la comunidad de Coacalco y reintegrando recursos hacia la red total de la Zona Metropolitana y el Distrito Federal.

Generación del Sistema Integral de Regeneración de Recursos Naturales.

ANÁLISIS URBANO

PLAN PARCIAL DE DESARROLLO COACALCO

ANÁLISIS HÍDRICO COACALCO

ANÁLISIS DE SITIO / PRESA

SIRR

Por: BIO|Architecture Studio
